Altium AD20常用的基本PCB规则设计

PCB规则设计是PCB设计中至关重要的一项环节,它约束了电气要求、布线方式、器件摆放位置等Altium AD20常用的基本PCB规则设计

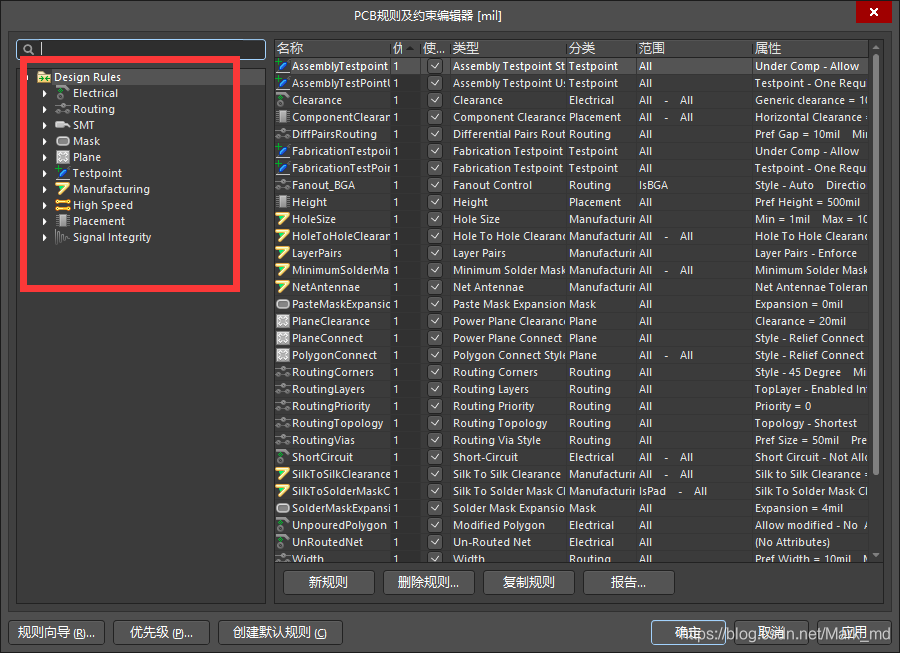

  • 规则约束一共有10大类,分别是:
    电气规则:包含间距、短路、开路等。
    信号线规则:线宽、过孔、差分线、扇孔等。
    贴片规则
    阻焊规则
    铺铜规则
    测试点规则
    生产部分规则
    高速部分的规则
    放置器件的规则
    信号完整性分析的规则
    Altium AD20常用的基本PCB规则设计

  • 常用规则


    1、安全间距(最小线间距)(6mil)

    安全间距在 Electrical - Clearece 中设置。

    一般最小间距为3.5~6mil,具体要看生产商的工艺参数。6mil算是最基本的工艺能力。

    如需更改线与线线与铜孔与线这些间距时,请到下方表格修改。
    Altium AD20常用的基本PCB规则设计

    2、线宽(6mil)

    线宽在 Routing - Width 中设置。

    一般最小线宽为3.5~6mil,具体要看生产商的工艺参数。6mil算是最基本的工艺能力。
    Altium AD20常用的基本PCB规则设计

    3、过孔(12 24mil)

    线宽在 Routing - Routing Via Style 中设置。

    一般最小的过孔尺寸为 内径0.2mm 外径0.4mm,具体要看生产商的工艺参数。内径0.3mm 外径0.6mm(12mil 24mil)算是最基本的工艺能力。
    Altium AD20常用的基本PCB规则设计

    4、过孔盖油

    这项不关乎PCB规则设计,但Altium的3D支持盖油显示,不正确设置会导致3D的显示与实际有出入。

    • 阻焊层过孔盖油设置:Mask - Solder Mask Expansion,点击红框按钮后,将两个盖油勾上。
      Altium AD20常用的基本PCB规则设计
    • 这样再去用3d观察过孔。
      Altium AD20常用的基本PCB规则设计

    5、内电层焊盘样式

    5.1、平面层连接样式

    平面层连接样式Plane - Power Plane Connect Style 中设置。

    AD默认为 热焊盘 Relief Connect 的焊盘样式,无特殊情况下,请更改为 直接连接 Direct Connect。(这里说的平面层不是表层和底层,而是中间层,默认为负片显示)
    Altium AD20常用的基本PCB规则设计
    如果使用热焊盘,在网络相同的内电层的过孔样式如下:
    Altium AD20常用的基本PCB规则设计

    热焊盘只是为了减小焊接时向周围热量的传导、方便手动焊接。而正常生产都是回流焊,不必考虑手动焊接的便捷性,直接实铜连接最为可靠。
    Altium AD20常用的基本PCB规则设计
    Altium AD20常用的基本PCB规则设计

    5.2、反焊盘间距

    反焊盘间距Plane - Power Plane Clearance 中设置。

    间距起码要大于等于PCB板商的最小线距。

    反焊盘:指的是负片中铜皮与焊盘的距离。(仅限于中间层,顶层与底层中这样的不算)
    Altium AD20常用的基本PCB规则设计
    下图片一个网络为GND的过孔,在电源层的反焊盘。因为是负片,所以深红色的地方无铜。
    Altium AD20常用的基本PCB规则设计

    5.3、焊盘与覆铜连接类型

    焊盘与覆铜连接类型Plane - Polygon Connect Style 中设置。

    AD默认为 热焊盘 Relief Connect 的焊盘样式,无特殊情况下,请更改为 直接连接 Direct Connect。(这里说的是表层和底层,正片显示)
    Altium AD20常用的基本PCB规则设计

    6、丝印与焊盘的最小间距

    丝印与焊盘的最小间距Manufacturing - Silk To Solder Mask Sliver 中设置。
    Altium AD20常用的基本PCB规则设计

    7、普通过孔的大小

    这项不关乎PCB规则设计,但布线操作、及后期铺整板GND过孔时会用到它,就放一起处理了。

    如果从快捷工具栏使用过孔时,是没有网络的。大小也是默认值需要人为更改,这里可以先设置好,以便以后使用。
    Altium AD20常用的基本PCB规则设计

    • 点击AD右上角的小齿轮图标(或者右键 - 优先选项,快捷键 T P)
    • 选择 PCB Editor - Defaults - Via,将右侧的孔尺寸更改。
    • 盖油:如果在前面第4步操作时就已经设置了盖油,那么此项的盖油应该是默认勾选的,不用人为更改。
    • 设置好后确定,再拖出的过孔,就是刚刚设置好的尺寸。
      Altium AD20常用的基本PCB规则设计

    电源网络的线宽规则,因每人PCB不同而不同,添加时留意各规则的优先级。
