一、跨界处理器

i.MX RT 系列 MCU 是由 NXP 推出的跨界处理器,跨界是指该系列MCU的定位既非传统的微控制器、也非传统的微处理器。

微控制器的优势在于实时性高,中断响应迅速,通常采用ARM Cortex-M 系列内核。

应用处理器的优势在于处理能力强,主频高,通常采用ARM Cortex-A系列内核。

i.MX RT 系列 MCU 则综合了两者的优势,既具备高频率、高处理性能,也具备中断响应迅速、实时性高的特点,所以称之为跨界处理器(Crossover Processors)。

i.MX RT开发笔记-01 | 初识 i.MX RT1062 跨界MCU

二、i.MX RT 子系列概览

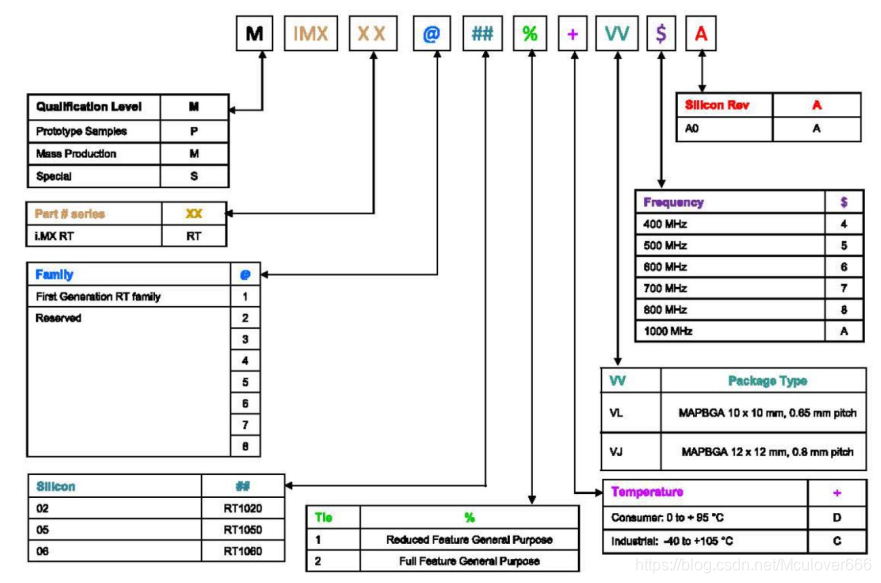

1. 命名规则

i.MX RT开发笔记-01 | 初识 i.MX RT1062 跨界MCU

2. RT10XX系列

i.MX RT10xx 系列 MCU 是 NXP 第一代跨界处理器,采用 ARM Cortex-M7 内核,主频高频 600 Mhz。
i.MX RT开发笔记-01 | 初识 i.MX RT1062 跨界MCU
i.MX RT 10XX 系列主要子系列对比图如下所示:
i.MX RT开发笔记-01 | 初识 i.MX RT1062 跨界MCU

3. RT11XX系列

i.MX RT1170 MCU 系列结合了优越的计算能力和多媒体功能,采用ARM Cortex-M7(1Ghz)和ARM Cortex-M4(400MHz)双核设计。

i.MX RT1160 MCU系列采用ARM Cortex-M7(600MHz)和ARM Cortex-M4(400MHz)双核设计。

i.MX RT 11XX 系列主要子系列对比图如下所示:
i.MX RT开发笔记-01 | 初识 i.MX RT1062 跨界MCU

4. RT500和RT600系列

i.MX RT500 和 i.MX600系列更加注重安全,拥有一个高性能DSP内核和ARM Cortex-M33核心。
i.MX RT开发笔记-01 | 初识 i.MX RT1062 跨界MCU
产品资源对比图如下:
i.MX RT开发笔记-01 | 初识 i.MX RT1062 跨界MCU

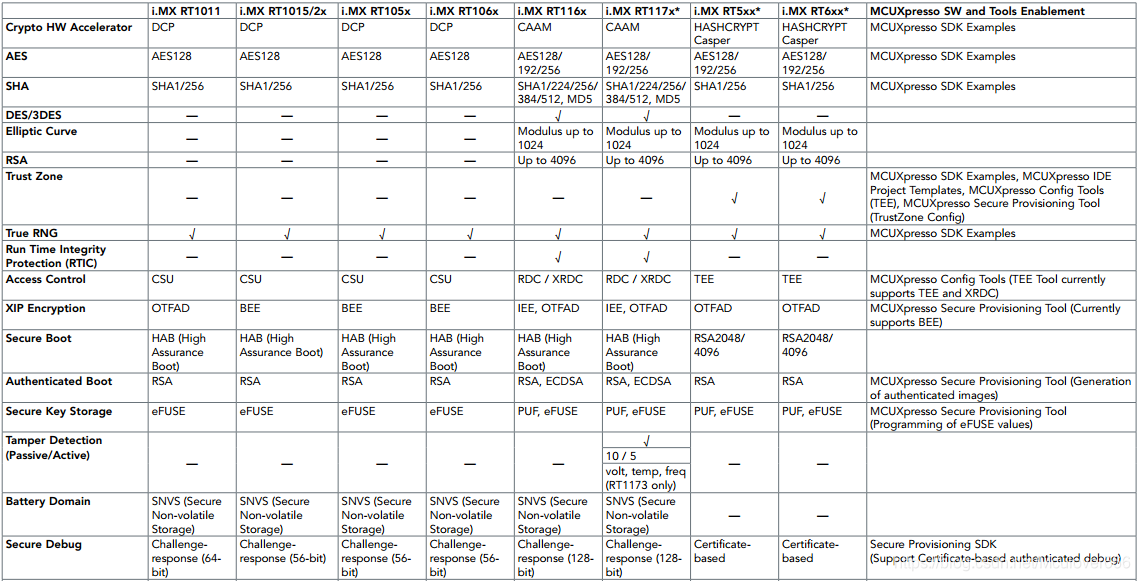

5. 安全性能对比

i.MX RT开发笔记-01 | 初识 i.MX RT1062 跨界MCU

三、i.MX RT1062

1. 芯片介绍

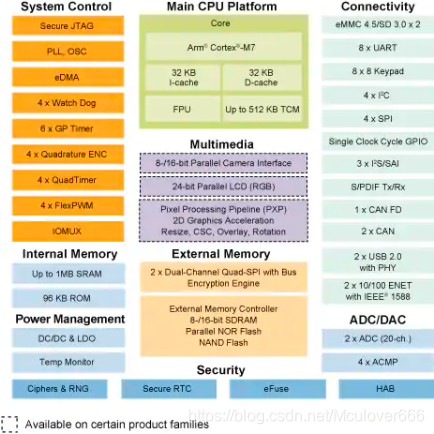

i.MX RT1062属于 i.MX RT1060系列,i.MX RT1060 将片上SRAM 的容量翻倍,达到了1MB,同时保持了与i.MX RT1050之间的引脚兼容性。

i.MX RT开发笔记-01 | 初识 i.MX RT1062 跨界MCU

i.MX RT1060基于Arm Cortex-M7内核,运行频率为600 MHz,具备下列特点:

  • 面向GUI和增强HMI的高级多媒体
    • 2D图形加速引擎
    • 并行摄像头传感器接口
    • LCD显示屏控制器(高达WXGA 1366x768)
    • 3个I2S,面向高性能多通道音频
  • 丰富的外部存储接口选项
    • NAND、eMMC
    • QuadSPI NOR Flash
    • Parallel NOR Flash

2. 官方网站下载:

https://www.nxp.com.cn/products/processors-and-microcontrollers/arm-microcontrollers/i-mx-rt-crossover-mcus/i-mx-rt1060-crossover-mcu-with-arm-cortex-m7-core:i.MX-RT1060?tab=Documentation_Tab

  • 数据手册:IMXRT1060IEC(i.MX RT1060 Crossover MCUs for Consumer Products)
  • 数据手册: IMXRT1060CEC(i.MX RT1060 Crossover MCUs for Consumer Products)
  • 参考手册:IMXRT1060RM(i.MX RT1060 Processor Reference Manual)

3. 参考资料
